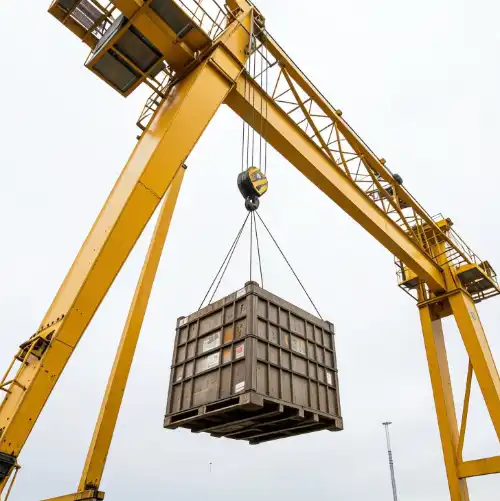

Maniobra de izaje y sus etapas clave

Una maniobra de izaje no consiste simplemente en enganchar una carga, levantarla y moverla de un punto a otro. En realidad, es una operación técnica que exige planificación, revisión del equipo, análisis de riesgos, comunicación clara y una ejecución controlada de principio a fin.

Cuando hablamos de grúas viajeras industriales, también conocidas como puentes grúa o grúas puente, esta planificación se vuelve todavía más importante. En una planta, taller, nave industrial o línea de producción, la carga no se mueve en un espacio vacío: se desplaza entre maquinaria, estructuras, pasillos, operadores, racks, columnas, zonas de trabajo y equipos en operación.

Por eso, para nosotros una maniobra de izaje bien hecha empieza mucho antes de accionar el polipasto. Empieza cuando entendemos qué se va a levantar, cuánto pesa, dónde está su centro de gravedad, qué recorrido seguirá, qué accesorios se usarán y quién será responsable de cada etapa.

En México, la NOM-006-STPS-2023 establece condiciones de seguridad para actividades de almacenamiento y manejo de materiales mediante maquinaria, incluyendo la necesidad de procedimientos, capacitación, revisión y mantenimiento de los equipos utilizados. Además, referencias internacionales como OSHA 1910.179 para grúas viajeras y pórtico insisten en puntos esenciales como carga nominal visible, inspecciones frecuentes y periódicas, pruebas operativas, mantenimiento preventivo y manejo seguro de la carga.

Una maniobra de izaje es el conjunto de acciones necesarias para levantar, trasladar, posicionar y depositar una carga utilizando equipos de elevación, accesorios de sujeción y personal capacitado.

En una operación industrial, la maniobra puede realizarse con diferentes equipos: grúas móviles, polipastos, montacargas, grúas pórtico o grúas viajeras industriales. En nuestro caso, cuando hablamos de grúas viajeras, nos referimos a sistemas instalados sobre rieles elevados que permiten mover cargas de forma longitudinal, transversal y vertical dentro de un área de trabajo.

La diferencia entre una maniobra improvisada y una maniobra profesional está en el control. No se trata solo de que la grúa tenga capacidad suficiente. También hay que revisar el estado del equipo, el peso real de la carga, los puntos de sujeción, el ángulo de las eslingas, el comportamiento de la carga suspendida y las condiciones del entorno.

OSHA define la carga nominal como la carga máxima para la que una grúa o polipasto fue diseñado y fabricado, mostrada en la placa del equipo; también establece que esa carga debe estar marcada de forma visible en la grúa y, si hay más de una unidad de izaje, en cada polipasto o bloque de carga.

La planificación es la etapa que evita que el izaje se convierta en una operación a ciegas. Antes de mover una carga, necesitamos saber si el equipo puede levantarla, si los accesorios son adecuados, si el recorrido está libre y si el personal entiende la maniobra.

Un error frecuente es pensar que la capacidad de la grúa lo resuelve todo. Pero en una maniobra de izaje segura intervienen muchos más factores: el centro de gravedad, la estabilidad de la carga, el estado de las eslingas, la alineación del gancho, la velocidad del movimiento, la comunicación con el operador y la presencia de personas en el área.

En grúas viajeras, además, debemos prestar atención a algo muy importante: la carga debe levantarse de forma vertical y controlada. Los jalones laterales, también conocidos como side pull, pueden generar esfuerzos para los que el equipo no está diseñado. OSHA contempla que los tirones laterales solo deberían realizarse bajo autorización responsable y después de verificar que no se compromete la estabilidad ni se sobreesfuerzan partes de la grúa.

Por eso, una buena maniobra no empieza con el botón de subir. Empieza con una pregunta básica: ¿tenemos todo bajo control para levantar esta carga sin poner en riesgo a las personas, el equipo ni la operación?

Aunque muchas veces se usan como si fueran lo mismo, no son exactamente iguales.

La maniobra de izaje es la operación física: enganchar, elevar, mover, posicionar y bajar la carga.

El plan de izaje es el documento o procedimiento que define cómo se hará esa operación. Incluye información de la carga, equipo requerido, accesorios, responsables, ruta de traslado, riesgos identificados, medidas preventivas y secuencia de trabajo.

En maniobras sencillas y repetitivas dentro de planta, el plan puede formar parte de un procedimiento interno de operación segura. En maniobras críticas, cargas especiales, piezas de alto valor, equipos delicados o movimientos poco habituales, conviene desarrollar un plan más detallado.

Para nosotros, el plan de izaje no debe verse como papeleo. Debe verse como una herramienta de trabajo. Si está bien hecho, ayuda al operador, al supervisor, al personal de mantenimiento y al equipo de seguridad a hablar el mismo idioma antes de tocar la carga.

La primera etapa de una maniobra de izaje es conocer la carga. Parece obvio, pero aquí suelen aparecer muchos problemas.

Antes de levantar cualquier pieza, debemos identificar:

El peso real o estimado de la carga.

Sus dimensiones.

Su forma.

Su material.

Sus puntos de izaje.

Su centro de gravedad.

Su posible comportamiento al quedar suspendida.

Una carga compacta no se comporta igual que una estructura larga, una máquina con peso desbalanceado o una pieza metálica con aristas vivas. Tampoco es lo mismo levantar un motor, un molde, una bobina, una viga, una placa, un contenedor o una máquina industrial completa.

En grúas viajeras, conocer el centro de gravedad es clave. Si el gancho no queda alineado con ese punto, la carga puede inclinarse, girar o generar tensión desigual en las eslingas. Por eso insistimos tanto en revisar la carga antes del izaje y no durante el izaje.

Después de conocer la carga, toca seleccionar el equipo adecuado.

En una planta industrial, la maniobra puede involucrar una grúa viajera, un polipasto eléctrico, un carro de traslación, un gancho, una botonera, un radio control, un balancín, eslingas, grilletes, cáncamos, ganchos especiales o dispositivos bajo gancho.

La selección no debe hacerse “por costumbre”. Debe hacerse de acuerdo con la capacidad de carga, el tipo de movimiento, la frecuencia de uso, la altura de elevación, el claro de la nave, la longitud del recorrido y las características del material.

OSHA establece que las grúas viajeras y pórtico deben ser operadas únicamente por personal designado, y que la carga nominal debe estar claramente marcada en el equipo. La NOM-006-STPS-2023 también señala obligaciones relacionadas con capacitación, autorización, procedimientos de seguridad, revisión y mantenimiento de la maquinaria usada para manejo de materiales.

En pocas palabras: no basta con tener una grúa. Hay que tener la grúa correcta, en condiciones correctas y operada por la persona correcta.

Antes de ejecutar la maniobra, debemos revisar el estado general del sistema de izaje. En una grúa viajera industrial, esto incluye componentes estructurales, mecánicos, eléctricos y de seguridad.

Conviene revisar el puente, los cabezales, los rieles, el carro, el polipasto, el cable o cadena, el gancho, los frenos, finales de carrera, botonera o control remoto, señales, topes, conexiones y cualquier elemento que pueda afectar el movimiento de la carga.

OSHA clasifica las inspecciones de grúas en servicio regular como frecuentes y periódicas. Las frecuentes pueden ir de diarias a mensuales, mientras que las periódicas pueden ir de uno a doce meses, según el tipo de componente, exposición, uso y condiciones de operación.

También establece que, antes del uso inicial de grúas nuevas o modificadas, se deben probar funciones como elevación, descenso, traslación del carro, traslación del puente, interruptores de límite, dispositivos de bloqueo y dispositivos de seguridad.

Esta etapa es fundamental porque muchas fallas se pueden detectar antes del levantamiento: un gancho deformado, un cable con daño, un freno con respuesta deficiente, una botonera con fallas, un límite superior sin funcionamiento correcto o un ruido anormal en el polipasto.

Una maniobra de izaje segura no espera a que la carga esté suspendida para descubrir que algo no está bien.

Los accesorios de izaje son los elementos que conectan la carga con el gancho. Aquí entran las eslingas, grilletes, cadenas, cables de acero, cáncamos, ganchos, mordazas, balancines y otros dispositivos bajo gancho.

Estos accesorios deben tener capacidad suficiente, estar identificados, ser compatibles con la carga y encontrarse en buenas condiciones.

Una eslinga dañada, un grillete sin perno adecuado, un gancho sin seguro, una cadena deformada o un cable con alambres rotos pueden convertir una maniobra sencilla en un riesgo grave.

OSHA indica que el cable o cadena de izaje no debe envolverse directamente alrededor de la carga; la carga debe sujetarse al gancho mediante eslingas u otros dispositivos aprobados. También señala que la carga debe estar bien asegurada y balanceada antes de elevarla más que unos pocos centímetros.

En grúas viajeras industriales, esta parte es especialmente importante porque muchas maniobras se repiten diariamente. Y cuando una operación se vuelve rutinaria, existe el riesgo de relajar las revisiones. Nuestro enfoque debe ser el contrario: mientras más frecuente sea una maniobra, más estandarizado debe estar su método de inspección.

Una maniobra de izaje no ocurre solo en el punto donde está la carga. También involucra todo el recorrido que seguirá hasta su destino.

Antes de levantar, debemos revisar:

Que el área esté libre de personas no involucradas.

Que no existan obstáculos en la ruta.

Que el piso esté despejado.

Que la carga no pueda golpear maquinaria, racks, columnas o estructuras.

Que el punto de destino esté preparado.

Que exista comunicación clara entre operador y personal de apoyo.

La NOM-006-STPS-2023 incluye medidas relacionadas con la delimitación de áreas de operación, señalización, revisión de maquinaria, dispositivos de emergencia y avisos sobre capacidad máxima de carga en actividades de manejo de materiales mediante maquinaria.

En una nave industrial, muchas veces el riesgo no está solo en levantar la carga, sino en moverla dentro de un entorno activo. Por eso, antes de iniciar el izaje, debemos visualizar la maniobra completa: punto de origen, altura de elevación, desplazamiento, posible balanceo, punto de descenso y liberación final.

Una maniobra de izaje requiere coordinación. El operador de la grúa no debe trabajar aislado, especialmente cuando hay puntos ciegos, cargas voluminosas o movimientos cerca de otras personas o equipos.

Los roles más comunes son:

Operador de grúa, responsable de accionar el equipo.

Señalero o rigger, responsable de guiar la maniobra mediante señales o comunicación.

Supervisor, responsable de validar condiciones de seguridad.

Personal de apoyo, responsable de preparar carga, zona y accesorios.

OSHA establece requisitos para la persona señalera, incluyendo conocer el tipo de señales usadas, ser competente en su aplicación, entender aspectos básicos de operación y limitaciones del equipo, y demostrar esos conocimientos mediante evaluación oral, escrita y práctica.

En maniobras con grúa viajera, la comunicación puede hacerse mediante señales manuales, radio o instrucciones previamente acordadas. Lo importante es que no haya mensajes contradictorios. Una sola persona debe dirigir la maniobra cuando sea necesario, y el operador debe tener claro a quién atender.

Antes de elevar completamente la carga, conviene hacer una prueba inicial. Esta prueba consiste en levantar la carga solo unos centímetros para confirmar que está estable, balanceada y correctamente sujeta.

Este paso permite detectar si la carga se inclina, si una eslinga toma más tensión que otra, si el centro de gravedad no está donde se esperaba o si el accesorio de izaje necesita ajustarse.

OSHA establece que la carga debe estar bien asegurada y balanceada en la eslinga o dispositivo de izaje antes de elevarse más que unos pocos centímetros. También señala que, cuando una carga se aproxima a la capacidad nominal, el operador debe probar los frenos levantando la carga unos centímetros y aplicándolos.

Esta etapa puede parecer simple, pero es una de las más valiosas. Levantar poco para corregir a tiempo siempre será mejor que levantar demasiado y perder el control.

Una vez validada la prueba inicial, se realiza la elevación y traslado. En esta etapa, la prioridad es mantener movimientos suaves, controlados y sin aceleraciones bruscas.

En grúas viajeras, la carga puede desplazarse en tres direcciones: subir o bajar mediante el polipasto, moverse transversalmente con el carro y desplazarse longitudinalmente con el puente. Aunque el equipo permita estos movimientos, no significa que deban ejecutarse de forma agresiva o simultánea sin control.

OSHA indica que durante el izaje debe evitarse la aceleración o desaceleración repentina de la carga, y que la carga no debe entrar en contacto con obstáculos. También establece que se debe evitar transportar cargas sobre personas.

En esta etapa, el operador debe mantener atención total. No se debe abandonar el control mientras la carga esté suspendida, ni permitir que el personal pase debajo. La carga suspendida siempre debe tratarse como una zona de riesgo.

El final de la maniobra es tan importante como el inicio. Muchas veces el mayor riesgo aparece cuando la carga ya está cerca de su destino, porque el equipo se relaja o se intenta acomodar la pieza manualmente.

El posicionamiento debe hacerse con movimientos lentos y precisos. El área de apoyo debe estar preparada antes de bajar la carga. Si se requieren bases, calzas, soportes, polines, tarimas o estructuras de apoyo, deben estar colocadas antes del descenso.

Nunca conviene meter manos, pies o herramientas en puntos de atrapamiento. Si la carga necesita alinearse, se deben usar métodos seguros y mantener distancia de zonas de pellizco.

Una vez que la carga está apoyada de forma estable, se libera la tensión de los accesorios, se retiran eslingas o grilletes y se verifica que la pieza no pueda moverse, caer o girar.

Una maniobra de izaje no termina cuando la carga toca el piso. Termina cuando el equipo queda seguro, el área está despejada, los accesorios se revisan y se reporta cualquier anomalía.

Después del izaje conviene revisar si hubo daños en eslingas, grilletes, gancho o carga. También se deben guardar correctamente los accesorios, registrar observaciones si aplica y reportar cualquier comportamiento inusual de la grúa viajera.

Si durante la maniobra hubo tirones, ruidos, deslizamientos, fallas eléctricas, frenado irregular o movimientos extraños, no deben ignorarse. La NOM-006-STPS-2023 contempla la obligación de contar con programas de revisión y mantenimiento de maquinaria utilizada para manejo de materiales, así como registros de su ejecución.

En una empresa industrial, cerrar bien la maniobra ayuda a que el siguiente izaje empiece en mejores condiciones.

Los riesgos más comunes en una maniobra de izaje son la caída de la carga, el balanceo, el atrapamiento, el golpe contra estructuras, la sobrecarga, la falla de accesorios, el error de comunicación y el uso de equipo en mal estado.

En grúas viajeras industriales, también debemos considerar riesgos específicos como desalineación del gancho, traslación brusca del puente, fallas en finales de carrera, desgaste del cable, mal estado del polipasto, falta de mantenimiento, exceso de confianza en maniobras repetitivas y presencia de personal dentro del recorrido de la carga.

Un punto crítico es la sobrecarga. La grúa no debe cargarse por encima de su capacidad nominal, salvo en pruebas controladas conforme a los criterios aplicables. OSHA indica que las pruebas de carga nominal no deben exceder el 125% de la carga nominal salvo recomendación distinta del fabricante, y que los reportes de prueba deben mantenerse disponibles.

La mejor forma de reducir riesgos no es confiar en la suerte, sino controlar cada variable: carga, equipo, accesorios, personas, ruta, comunicación y mantenimiento.

En una grúa viajera industrial, la seguridad depende de tres grandes pilares: equipo adecuado, personal capacitado y procedimiento claro.

El equipo debe estar diseñado para la capacidad requerida, instalado correctamente, identificado, inspeccionado y mantenido. El personal debe conocer las funciones del sistema, sus límites, señales, riesgos y respuesta ante emergencias. El procedimiento debe indicar cómo preparar, levantar, trasladar, posicionar y cerrar la maniobra.

Además, es importante que la empresa no vea la grúa viajera solo como una herramienta de producción. Es un equipo crítico de manejo de materiales. Cuando se detiene, afecta la operación; cuando se usa mal, puede afectar la seguridad de todo el entorno.

Por eso, una buena estrategia es estandarizar maniobras frecuentes, capacitar operadores, documentar inspecciones, revisar accesorios, delimitar zonas de trabajo y mantener un programa preventivo de mantenimiento.

Uno de los errores más comunes es levantar una carga sin confirmar su peso. Otro es usar accesorios “que siempre han funcionado”, aunque no estén identificados o presenten desgaste.

También es frecuente ver maniobras donde el gancho no está centrado, la carga se levanta inclinada, las eslingas trabajan con ángulos incorrectos o el operador mueve el puente antes de estabilizar el levantamiento.

Otro error serio es permitir que personas caminen bajo la carga suspendida. En una maniobra de izaje, la carga no debe pasar sobre personal. Tampoco debe usarse la grúa para arrastrar, destrabar, jalar lateralmente o corregir posiciones de manera forzada.

Una grúa viajera industrial es una solución poderosa, pero no debe utilizarse fuera de su propósito. Su función es levantar y trasladar cargas de forma controlada, no compensar una mala planeación.

Antes de iniciar, conviene confirmar lo siguiente:

La carga está identificada y su peso es conocido.

La grúa viajera tiene capacidad suficiente.

El polipasto, gancho, cable o cadena están en buen estado.

Los accesorios de izaje son adecuados y están inspeccionados.

El gancho está alineado con el centro de gravedad.

La ruta está despejada.

El área está delimitada.

El personal conoce su rol.

La comunicación está definida.

La carga se prueba primero a baja altura.

El traslado se realiza sin movimientos bruscos.

El punto de destino está preparado.

La maniobra se cierra con revisión y reporte de anomalías.

Este checklist no sustituye un procedimiento formal, pero ayuda a reforzar la cultura de seguridad en cada izaje.

No todas las maniobras tienen el mismo nivel de riesgo. Una maniobra rutinaria con carga conocida, equipo adecuado y entorno controlado puede considerarse de menor complejidad. En cambio, una maniobra con carga pesada, pieza delicada, centro de gravedad incierto, poco espacio, varios equipos involucrados o riesgo para estructuras puede requerir un análisis más detallado.

En esos casos, conviene tratarla como una maniobra crítica y desarrollar un plan de izaje más completo. Esto incluye cálculos, revisión técnica, autorización, supervisión directa, evaluación de interferencias, análisis de accesorios y validación del procedimiento.

En grúas viajeras industriales, una maniobra crítica puede ser el montaje de maquinaria, cambio de moldes de gran tonelaje, traslado de piezas sobredimensionadas, izaje cerca de equipos sensibles o movimientos donde la carga tiene geometría irregular.

Una maniobra segura también depende del mantenimiento de la grúa. No sirve de mucho planificar bien si el equipo tiene frenos desgastados, cables deteriorados, controles defectuosos o límites de carrera fuera de servicio.

OSHA establece que debe existir un programa de mantenimiento preventivo basado en las recomendaciones del fabricante. También señala que cualquier condición insegura detectada en inspección debe corregirse antes de reanudar la operación de la grúa.

En grúas viajeras industriales, el mantenimiento preventivo ayuda a evitar paros inesperados, alargar la vida útil del equipo y mejorar la seguridad de las maniobras. Un buen programa debe incluir revisiones mecánicas, eléctricas, estructurales, funcionales y de dispositivos de seguridad.

Una maniobra de izaje es una operación técnica que debe ejecutarse con orden, criterio y responsabilidad. No importa si se trata de una carga ligera, una pieza repetitiva o un equipo de gran tonelaje: siempre debe existir una secuencia segura.

En grúas viajeras industriales, la seguridad depende de conocer la carga, elegir el equipo adecuado, inspeccionar la grúa, revisar accesorios, controlar el área, comunicar bien la maniobra, hacer una prueba inicial, mover la carga con suavidad, posicionarla correctamente y cerrar con revisión.

Para nosotros, una grúa viajera no es solo un equipo de elevación. Es una herramienta central para mover materiales con eficiencia, precisión y seguridad dentro de la industria. Y cuando una maniobra de izaje se realiza correctamente, no solo se protege la carga: se protege al personal, al equipo, a la producción y a toda la operación.

Es la operación mediante la cual se levanta, traslada, posiciona y deposita una carga usando equipos de elevación como grúas viajeras, polipastos, eslingas, grilletes, ganchos y otros accesorios de izaje.

El izaje es la acción de levantar una carga. La maniobra de izaje incluye todo el proceso: planificación, inspección, sujeción, elevación, traslado, posicionamiento, descenso y cierre.

En una planta industrial pueden utilizarse grúas viajeras, puentes grúa, polipastos eléctricos, carros de traslación, ganchos, eslingas, cadenas, cables de acero, grilletes, cáncamos, balancines y dispositivos bajo gancho.

Debe revisarse el peso de la carga, centro de gravedad, capacidad de la grúa, estado del polipasto, gancho, cable o cadena, accesorios de izaje, ruta de traslado, área de trabajo, comunicación y personal involucrado.

Porque permite anticipar riesgos, definir responsabilidades, seleccionar equipo adecuado y establecer una secuencia segura antes de levantar la carga.

Los principales riesgos son caída de carga, sobrecarga, balanceo, atrapamiento, golpe contra estructuras, falla de accesorios, error de comunicación y operación con equipo en mal estado.

Debe operarla personal capacitado, autorizado y familiarizado con el equipo, sus controles, límites, señales, capacidad de carga y procedimientos de seguridad aplicables.
